Навчальний набір програмування для збирання на базі Arduino Uno R3 (WR9328) Ардуїно Уно Р3 ATmega328

Опис товару

Навчальний набір програмування для збирання на базі Arduino Uno R3 (WR9328) Ардуїно Уно Р3 ATmega328

Прекрасний набір з великою кількістю додаткових модулів підійде як для електронника-початківця, що тільки знайомиться зі світом Arduinо, так і для досвідчених фахівців. Він дозволяє зробити цікаві, повністю робочі проекти різної складності, починаючи від миготливого із заданим інтервалом світлодіода і закінчуючи автоматичною годівницею для домашньої тваринки тощо.

Основою в наборі виступає налагоджувальна плата Arduino Uno R3 SMD на основі мікроконтролера ATmega328.

Для всіх модулів, представлених у цьому наборі, існують готові бібліотеки в інтернеті, які полегшать написання програм управління та дозволять легко з ними працювати.

Також за допомогою гугла можна знайти безліч готових проектів з компонентами цього набору (детальні інструкції, відео, описи, готові коди програм).

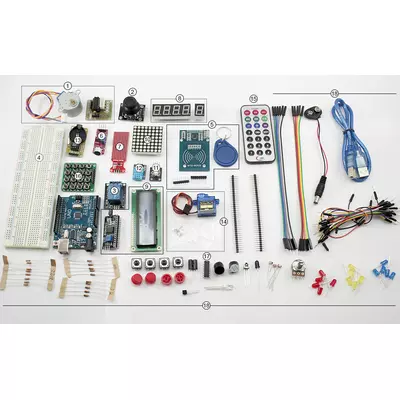

Склад навчального набору на базі Arduino Uno R3:

1) Кроковий двигун 28BYJ-48 має вбудований редуктор, що дозволяє здійснювати точні переміщення валу заданою командою. Так у 4-кроковому режимі двигун здійснює 2048 кроків за 1 оборот, при 8-кроковому режимі – 4096 кроків. Як драйвер використовується плата з мікросхемою ULN2003. Такий кроковий двигун з трохи відрізняється платою драйвера.

2) Джойстик-маніпулятор може використовуватися для керування в різних роботизованих проектах, керування може вестися одночасно по двох осях координат, також під ручкою управління встановлена ​​кнопка (натискання проводиться при знаходженні ручки в нейтральному положенні) що дозволяє розширити функціональність пристрою.

3) Одноканальний модуль реле SRD-05VDC-SL-C 5, можна використовувати в проектах де є необхідність управління приладом з великим вхідним струмом до 10 А.

4) Макетна плата MB-102 дозволить підключити велику кількість модулів та радіодеталей (630 контактів для монтажу, а також 200 контактів живлення).

5) RFID-модуль 13.56 МГц із SPI-інтерфейсом та двома RFID-мітками — у вигляді карти та брелока, можна використовувати для автоматичної ідентифікації, відстеження речей тощо.

6) Датчик звуку на мікросхемі LM393 Забезпечує реєстрацію звуків встановленої гучності і формує на виході модуля логічний рівень. Якщо навколо тихо, датчик звуку FC-04 на виході видає значення напруги близьке до рівня живлення. Величина гучності звуків, коли спрацьовує датчик, регулюється змінним резистором. При перевищенні заданого порога гучності вихідний рівень змінюється на логічний 0. Датчик добре реагує на звуки ударів, вібрації, клацань, наприклад звук замка, що відкривається.

7) Аналоговий датчик рівня води - працює за принципом змінного резистора, залежно від площі зіткнення з рідиною змінюється його внутрішній опір, робоча напруга 3.3 - 5, струм 20 мА.

8) Для виведення інформації можна використовувати два 7-сегментні індикатори (одно і чотирирозрядні).

9) Для виведення великої кількості символів використовується дисплей LCD 1602А з модулем I2C.

10) Світлодіодна матриця ТС15-11GWA з розмірністю 8х8 діодів для яскравої світлової індикації.

11) Модуль 3-колірного світлодіода RGB, працює при напрузі 5В, вихідний сигнал може бути трьох різних кольорів: червоний, зелений, синій.

12) Датчик DHT11 для вимірювання температури та відносної вологості повітря. Діапазон вимірюваної температури від 0 до +60 С та вологості від 20 до 90 %.

13) DS1302 модуль годинника реального часу для створення проектів електронних будильників, годинників, таймерів.

14) Сервопривід SG-90 використовується для керування невеликими легкими механізмами з кутом повороту від 0 до 180 градусів (робоча напруга від 3 до 7,2 В).

15) ІЧ-пульт дистанційного керування з 21 кнопкою та ІЧ-датчик VS1838B для прийому сигналів від пульта.

16) Матриця клавіатури 4х4 на 16 кнопок, може використовуватися для керування різними пристроями, для набору кодів у кодових замках, для програмування.

17) Мікросхема 74НС595N зсувний регістр, що дозволяє використовуючи всього 3 виходи мікроконтролера отримати 8 додаткових виходів.

18) Світлодіоди, резистори, конденсатори та інші радіокомпоненти, що також входять до набору, допоможуть зібрати велику кількість різноманітних схем.

Для розпізнавання плати Arduino Uno R3 CH340G комп'ютером необхідно встановити драйвер CH340G, після цього необхідно скачати і встановити середу розробки Arduino, далі можна приступати до першого проекту.

Характеристики:

• Мікроконтролер: ATmega328

• Робоча напруга: 5 В

• Вхідна напруга: (рекомендується) 7-12 В

• Вхідна напруга: (межі) 6-20 В

• Цифрові вводи/виводи: 14 (6 з яких можуть використовуватися як ШІМ висновки)

• Аналогові входи: 6

• Постійний струм у лінії введення/виводу: 40 мА

• Флеш-пам'ять: 32 кб, із яких 0,5 кб використовуються завантажувачем

• SRAM 2 кб

• EEPROM 1 кб

• Тактова частота: 16 МГц

• Розмір плати: 77 х 54 х 14 мм

• Вага набору: 378 г

Комплектація:

- Плата Arduino Uno R3 CH340G

- Кроковий двигун 28BYJ-48 5В та драйвер на мікросхемі ULN2003

- Модуль маніпулятора джойстика

- Одноканальний модуль реле SRD-05VDC-SL-C

- Макетна плата MB-102

- RFID-модуль RC522 з RFID-мітками у вигляді брелка та карти

- Датчик звуку на мікросхемі LM393

- датчик рівня води

- 4-розрядний 7-сегментний індикатор

- 1-розрядний 7-сегментний індикатор

- TC15-11GWA світлодіодна матриця 8х8

- Модуль із датчиком вологості DHT11

- DS1302 модуль годинника реального часу (без батарейки)

- LCD дисплей 1602А із модулем I2C

- RGB LED модуль

- Сервопривід SG-90

- ІЧ-пульт дистанційного керування

- Матриця клавіатури 4х4

- Світлодіод синій – 5 шт.

- Світлодіод червоний – 5 шт.

- Світлодіод жовтий – 5 шт.

- RGB світлодіод

- Активний зумер (динамік-піщалка)

- пасивний зумер (динамік-піщалка)

- Датчик нахилу (керуючий елемент - металева кулька) - 2 шт.

- Кнопка з ковпачком – 4 шт.

- Мікросхема 74НС595N

- датчик температури LM35DZ

- Конектор 40-pin тато

- резистор - 18 шт.

- Резистор змінний B5K

- ІЧ-приймач (тип 1838)

- ІЧ-діод

- Фоторезистор 5516LDR

- DuPont кабель Папа-Папа - 21 шт.

- DuPont кабель Папа-Мама 4-pin

- DuPont кабель Папа-Мама 5-pin

- Адаптер живлення Крона

-5.5мм конектор

- Кабель USB тип A

- USB тип B

! Можливі незначні відмінності товару від представленого на сайті, але це не впливає на його експлуатаційні показники та функціональність.
